螺旋板式換熱器工作原理和特點動態圖解析

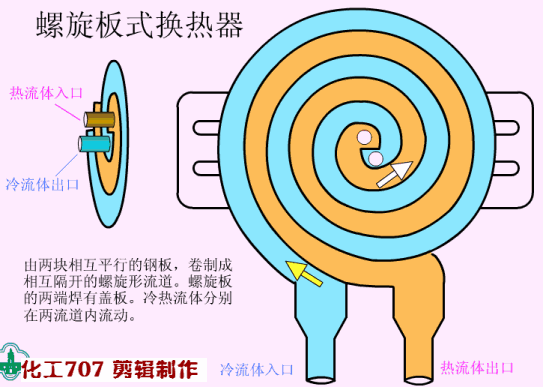

螺旋板式換熱器由兩塊相互平行的鋼板，卷制成相互隔開的螺旋形流道。螺旋板的兩端焊有蓋板。冷熱流體分別在兩流道內流動。

性能特點：

1、傳熱效率高（性能好）

一般認為螺旋板式換熱器的傳熱效率為列管式換熱器的1-3倍。等截面單通道不存在流動死區，定距柱及螺旋通道對流 動的擾動降低了流體的臨界雷諾數，水水換熱時螺旋板式換熱器的傳熱系數可達3000W/（㎡.K）。

2、有效回收低溫熱能

螺旋板式換熱器由兩張卷制而成，進行余熱回收，充分利用低溫熱能。

3、運行可靠性強

不可拆式螺旋板式換熱器螺旋通道的端面采用焊接密封，因而具有較高的密封性，保證兩種工作介質不混合。

4、阻力小

在殼體上的接管采用切向結構。比較低的壓力損失，處理大容量蒸汽或氣體；有自清刷能力，因其介質呈螺旋型流動 ，污垢不易沉積；清洗容易，可用蒸汽或堿液沖洗，簡單易行，適合安裝清洗裝置；介質走單通道，允許流速比其他 換熱器高。

5、可多臺組合使用

單臺設備不能滿足使用要求時，可以多臺組合使用，但組合時必須符合下列規定：并聯組合、串聯組合、設備和通道 間距相同。混合組合：一個通道并聯，一個通道串聯。
